應用

*科研、生產、教學對工程力學的分析

*應力、應變動態測量場合

*現場干擾較強的場合

*試驗室和野外測試

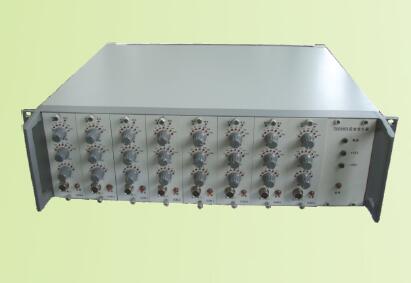

概述

DSG9808是一款高精度、高集成度便攜式數字動態應變儀，它采用一體化設計，擁有結構堅固、便攜方便、功能強大等特點，它提供用戶在應力應變動態測量場合下特性。當配合蓄電池供電工作時，可適合便攜移動、野外現場等多種測試場合應用。

作為一款完整的應力應變動態信號數字化通用儀器，DSG9808集成了從應變電橋的激勵、程控增益信號調理放大濾波、自動調零、增益自動校正、同步模數轉換技術的全部電路設計。

DSG9808一體化數字應變采集儀輸入級可以直接激勵和配接應變電橋、壓力傳感器、扭矩傳感器或負載單元。每通道設計了獨立的放大器，設計了獨立的AD電路，實現了高精度的同步采樣，也擁有了很高的通道隔離度。16bits ADC提供了高達96dB的寬動態范圍，可測試分辨很小的工程信號。

與傳統的應變放大器＋數據采集器的組合相比，DSG9808數字動態應變儀減少了部分放大和信號電纜傳輸環節，確保了輸出的信號具有更高的信噪比和更小的失真度，是一款高端的專業應變信號動態記錄儀器。

DSG9808一體化數字應變采集儀采用USB2.0接口，完成整機儀器與分析控制計算機之間的通訊，實現高速傳輸速率下的多通道記錄。

功能介紹

模擬輸入與增益

DSG9808采用8路獨立的信號輸入通道，可以連接各種應變類傳感器，每個輸入級由程控增益儀表放大器組成，配合后級的程控增益級，通道增益可以獨立實現從10～1000倍的調整，增益的調整受DAC控制。

激勵

DSG9808每個通道擁有獨立設計的電壓激勵源，激勵源由D/A激勵控制產生1～8V的電壓，輸出電流能力可達20mA。獨立的設計使得通道間的傳感器信號避免了相互影響，避免了由于短路或其他異常導致的激勵級損壞后故障的進一步擴大。激勵電壓可以連續調整以適應不同的傳感器和應用的要求。每個通道都有一套完整的校準參數表，作為使用中激勵橋壓調整的校準依據，數據被存儲在一片SE²PROM中。

自動調零

DSG9808每個輸入通道都有一專門的D/A電路消除橋臂偏移電壓。在用戶指定的零點狀態下，D/A通過細調輸出將輸出偏移電壓調零，用戶無需手動調節。通過將輸入調零，可以允許用更大的系統增益獲得更高的測量靈敏度和信號分辨率。

傳感器信號連接－電橋

DSG9808輸入通道僅提供標準的全橋連接方式，當用戶的應用或傳感器需要半橋或1/4橋連接時，用戶可以在前級配裝相應的橋盒來適配。注意：在某些場合，若用戶使用外部的激勵源工作時，必須注意將激勵電壓或電流源的地電位接到本系統的地，同時確保傳感器輸出兩個端電位位于±10V的范圍，本儀器輸入共模電壓為±10V。

觸發

通過觸發設置來啟動和確保對各種特征信號的準確捕捉。觸發方式包括軟件（手動）觸發、內觸發、外觸發。軟件（手動）觸發通過手動，控制應用程序來控制采樣的開始；內觸發電平在當前量程范圍內自由設置，可以設為上升沿、下降沿、雙電平內、雙電平外觸發等模式；外觸發信號采用標準的Q9接口輸入，符合TTL電平標準，可以選擇上升沿或下降沿有效。

通過環形緩沖器實現延時觸發功能，觸發前和觸發后的延時可以設置到最大采樣長度，適用于需要觀測觸發時刻前一段時間的信號或者觸發時刻之后的一段時間信號的測量應用。

同步采集

采用獨立的時間基準和時鐘控制器設計，在同一系統內的多張采集卡可以使用不同的采樣頻率工作。同一系統下級聯使用多張采集卡時，將系統觸發線和時鐘線級聯起來，讓采集系統在統一的時鐘和觸發控制下，就可以實現全同步采集。

高速記錄與動態信號分析

USB2.0接口特性可傳輸高速數據傳輸，DSG9808實現了8CH/100ksps/16位采集數據瞬態和連續記錄兩種工作模式，可適應多種測試應用的需要。

動態升級

采用大規模現場可編程陣列電路（FPGA）設計，集成度和可靠性高。采集控制器(DAQ Core)由USB總線接口在采集系統啟動時動態下載。支持對采集卡的遠程動態升級服務，便于靈活地設計滿足特殊用戶的測試功能與時序要求。

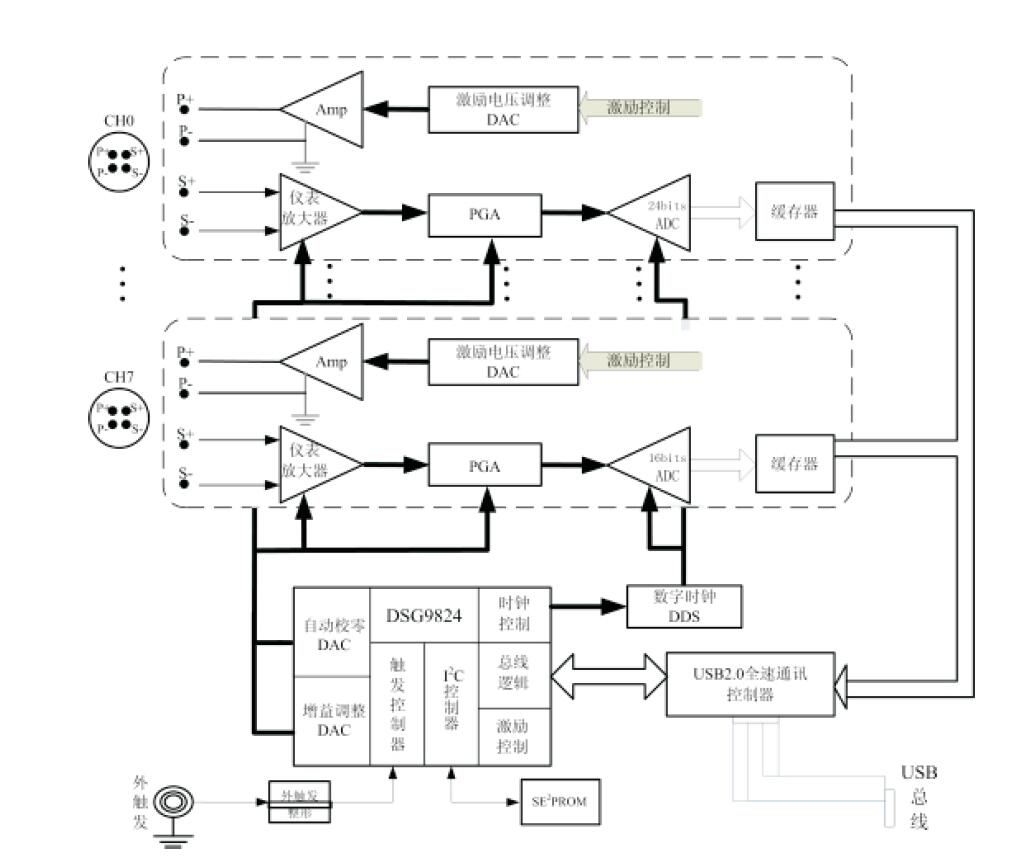

功能框圖

技術指標

*輸入通道：8通道

*放大倍數：×10、×20、×50、×100、×200、×500、×1000；

*精度：±0.5% FS；

*橋壓：1 V、2 V、3 V、4 V、5 V、6 V、8 V，單極性對地；

*電橋電阻：60～10000Ω；

*輸入阻抗：1MΩ；

*平衡范圍：大于輸出電壓的±10%；

*信號輸出：>±8Vp；

*輸出阻抗：50Ω；

*非線性：±0.1%FS.；

*低通濾波：10Hz、100Hz、300Hz、3kHz、10kHz、30kHz、Pass；

*傳感器與橋盒：外置；

*電源：220V供電/直流12V供電

*采樣頻率：0.1k~100k

*A/D分辨率：16bit

*存儲深度（Sa）：1M/CH，可擴展為2M/CH、無限

*直流精度： ±0.2%±2mV(FS)

*輸入信號帶寬：DC：0~30kHz (-3dB)

*輸入阻抗：10GΩ∥25pF

*通道間相差：＜1°(10kHz)

*通道隔離度：<-106dB (±1V)

*激勵電流：0~20mA

*可編程增益：10~1000按1，2，5分檔

*偏移誤差：±0.2%±0.5mV

*溫漂：±35ppm/℃

*系統噪聲：±0.5mV (rms) @±1V

*非線性微分：±2 LSB

*非線性積分：±6 LSB

*增益誤差：±0.2%

*溫度增益系數：60ppm/℃

*機箱尺寸：19”1U標準機架式機箱或2U便攜式機箱

應用環境

驅動程序

Windows 95/98/ME

Windows 2000/XP

應用程序

DasView2.0測試分析軟件，功能包括：系統控制、工程標定、時域波形分析、脈沖參數分析、基于FFT的分析、數據的存儲和讀取、配置文件的存盤和打開、報表打印。

PDRView1.0連續采集記錄軟件，功能包括：系統控制、工程標定、無限深度采集、數據的回放和處理、數據的存儲和讀取、配置文件的存盤和打開。

開發應用

提供常用開發平臺下的DEMO源代碼和開發技術支持。

環境要求

工作溫度：0℃～40℃

存貯溫度：-40℃～60℃

相對濕度：40℃ 20～90%RH（無凝結）

定購信息

型號              最高采樣率    A/D分辨率    通道數    存儲深度(Sa)

DSG9808       100k                     16bit             8CH       1M/CH，可擴展為2M/CH、無限

選件

型 號                   數量                     用途

USB2.0連線         1根                      與測試分析計算主機相連

橋盒                     8通道                   全橋、半橋、1/4橋連接方式
